EUROTRUSS HD32/FD32 Zweipunkt-Traverse

Leiter-Traverse für leichte Beanspruchung

HD32 / FD32 Konstruktionen

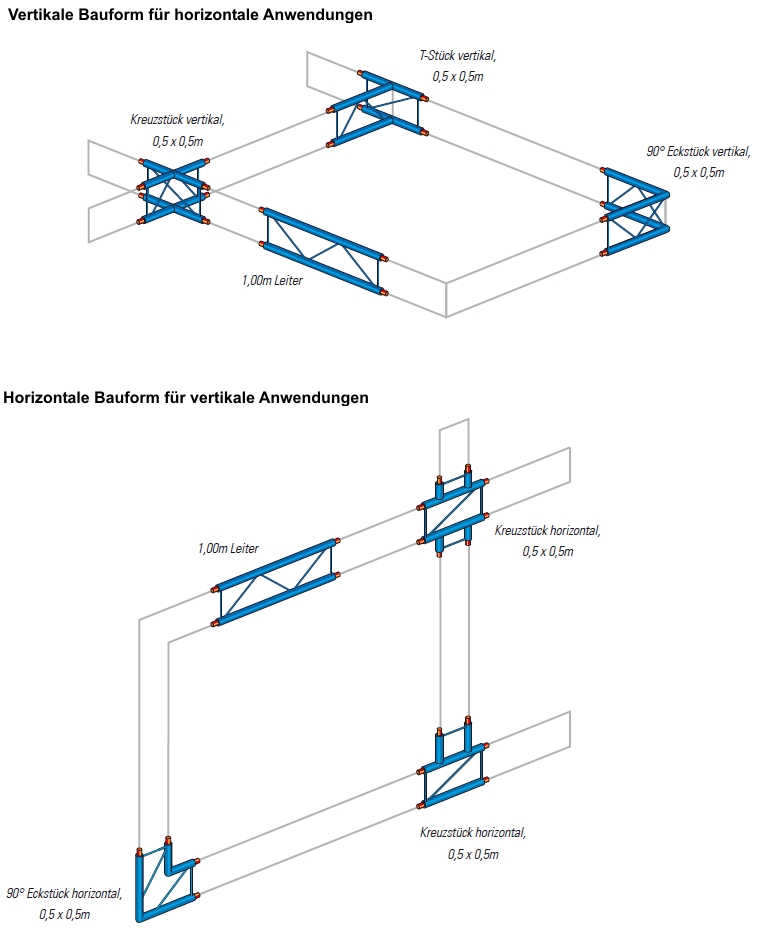

Grundsätzlich gilt es zwei Bauformen der HD32/FD32-Eckstücke zu unterscheiden: die vertikale Bauform für horizontale Anwendungen und die horizontale Bauform für vertikale Anwendungen (siehe Grafik).
Die statische Belastbarkeit ist jedoch identisch. Alle Abbildungen gelten für die HD- und FD-Serie.

Abmessungen HD32/FD32 Eckstücke

Element Größe (mm)
45° Eckstück 1.000 x 1.000
60°Eckstück 1.000 x 1.000
90° Eckstück 500 x 500
120° Eckstück 500 x 500
135° Eckstück 500 x 500
T-Stück 500 x 500
Kreuzstück 500 x 500
Hülse 105


HD32/FD32 Konstruktionen in einer Ebene

Artikel:
HD32 Eckstücke vertikal und Universal-Corner-Block FD32 Eckstücke vertikal und Universal-Corner-Block
LP241621 HD32 45° Eckstück vertikal, 1 x 1m
LP241622 HD32 60° Eckstück vertikal, 1 x 1m
LP241623 HD32 90° Eckstück vertikal, 0,5 x 0,5m
LP241624 HD32 120° Eckstück vertikal, 0,5 x 0,5m
LP241625 HD32 135° Eckstück vertikal, 0,5 x 0,5m
LP241626 HD32 T-Stück vertikal, 0,5 x 0,5m
LP241627 HD32 Kreuzstück vertikal, 0,5 x 0,5m
LP241116 HD/FD32 Universal-Corner-Block
LP240532 HD/FD3x Hülse 105mm, für Universal-Corner-Block, inkl. Schraube
HD32 Eckstücke horizontal und Universal-Corner-Block
LP241631 HD32 45° Eckstück horizontal, 1 x 1m
LP241632 HD32 60° Eckstück horizontal, 1 x 1m
LP241633 HD32 90° Eckstück horizontal, 0,5 x 0,5m
LP241634 HD32 120° Eckstück horizontal, 0,5 x 0,5m
LP241635 HD32 135° Eckstück horizontal, 0,5 x 0,5m
LP241636 HD32 T-Stück horizontal, 0,5 x 0,5m
LP241637 HD32 Kreuzstück horizontal, 0,5 x 0,5m
LP241116 HD/FD32 Universal-Corner-Block
LP240532 HD/FD3x Hülse 105mm, für Universal-Corner-Block, inkl. Schraube
HD32 Verbinder und Zubehör
LP240906 HD/FD konischer Verbinder Standard (Spigot)
LP240907 HD/FD Bolzen (Trusspin) für R-Clip
LP240908 HD/FD R-Clip
LP240919 HD/FD Bolzen (Trusspin), inkl. M8 Stoppmutter
LP241115 HD/FD32 Bodenplatte

LP241108 FD32 45° Eckstück vertikal, 1 x 1m
LP241109 FD32 60° Eckstück vertikal, 1 x 1m
LP241110 FD32 90° Eckstück vertikal, 0,5 x 0,5m
LP241111 FD32 120° Eckstück vertikal, 0,5 x 0,5m
LP241112 FD32 135° Eckstück vertikal, 0,5 x 0,5m
LP241113 FD32 T-Stück vertikal, 0,5 x 0,5m
LP241114 FD32 Kreuzstück vertikal, 0,5 x 0,5m
LP241116 HD/FD32 Universal-Corner-Block
LP240532 HD/FD3x Hülse 105mm, für Universal-Corner-Block, inkl. Schraube
FD 32 Eckstücke horizontal und Universal-Cornerblock
LP241101 FD32 45° Eckstück horizontal, 1 x 1m
LP241102 FD32 60° Eckstück horizontal, 1 x 1m
LP241107 FD32 90° Eckstück horizontal, 0,5 x 0,5m
LP241103 FD32 120° Eckstück horizontal, 0,5 x 0,5m
LP241104 FD32 135° Eckstück horizontal, 0,5 x 0,5m
LP241106 FD32 T-Stück horizontal, 0,5 x 0,5m
LP241105 FD32 Kreuzstück horizontal, 0,5 x 0,5m
LP241116 HD/FD32 Universal-Corner-Block
LP240532 HD/FD3x Hülse 105mm, für Universal-Corner-Block, inkl. Schraube
FD42 Verbinder und Zubehör
LP240906 HD/FD konischer Verbinder Standard (Spigot)
LP240907 HD/FD Bolzen (Trusspin) für R-Clip
LP240908 HD/FD R-Clip
LP240919 HD/FD Bolzen (Trusspin), inkl. M8 Stoppmutter
LP241115 HD/FD32 Bodenplatte
