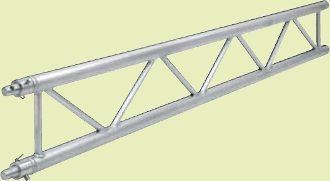

EUROTRUSS HD32/FD32 Zweipunkt-Traverse

Leiter-Traverse für leichte Beanspruchung

EUROTRUSS HD32/FD32 Traversen

FD32

  • Spielfreie Verbindung mittels Konus und Querbolzen
  • Hochfeste Aluminiumlegierung
  • Fertigungsqualität
  • TÜV-geprüft
  • In allen Sonderlängen und -formen lieferbar

HD32
Merkmale wie FD42, jedoch zusätzlich:

  • Erhöhte Wandstärke der Gurtrohre (3mm)

Zweipunkt-Traverse für Konstruktionen in einer Ebene
HD32/FD32-Steckenelemente eignen sich als biegebeanspruchte Träger, frei tragend bis zu 4m, oder zu dekorativen Zwecken.
Durch Verwendung von Ecken, Kreuz- und T-Stücken – optisch den Streckenelementen angepasst – sind viele Konstruktionen in einer Ebene möglich.

Technische Daten
HD32 FD32
Gurtrohr 50 x 3mm 50 x 2mm
Braces 20 x 2mm 20 x 2mm
Werkstoff Traverse EN AW-6082 T6 EN AW-6082 T6
Verbindertyp Traverse CS1-CON CS1-CON
Gewicht ca. 4kg/m ca. 3kg/m

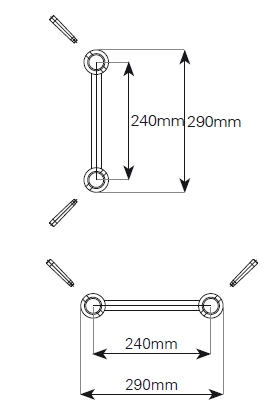

HD32 / FD32 Maße

Loadcases HD32

Länge (m) 2 3 4 4* 5* 6* 7* 8*
Punktlast (kg) 355 103 41 633 504 418 355 309
Durchbiegung (mm) 1 1 1 12 18 25 35 45
Linienlast (kg/m) 355 69 21 266 169 117 85 65
Durchbiegung (mm) 1 1 1 14 22 32 43 57
* alle 1,1m seitlich gestützt

Loadcases FD32

Länge (m) 2 3 4 4* 5* 6* 7* 8*
Punktlast (kg) 338 98 39 506 403 334 284 247
Durchbiegung (mm) 1 1 1 11 17 24 33 43
Linienlast (kg/m) 338 66 20 253 161 111 81 62
Durchbiegung (mm) 1 1 1 13 21 30 41 54
* alle 1,1m seitlich gestützt

Artikel:

HD32 Traversen

FD32 Traversen
LP241601 HD32 0,50m Leiter
LP241602 HD32 0,75m Leiter
LP241603 HD32 1,00m Leiter
LP241604 HD32 1,25m Leiter
LP241605 HD32 1,50m Leiter
LP241606 HD32 1,75m Leiter
LP241607 HD32 2,00m Leiter
LP241608 HD32 2,25m Leiter
LP241609 HD32 2,50m Leiter
LP241610 HD32 2,75m Leiter
LP241611 HD32 3,00m Leiter
LP241612 HD32 3,50m Leiter
LP241613 HD32 4,00m Leiter
LP241001 FD32 0,50m Leiter
LP241014 FD32 0,75m Leiter
LP241002 FD32 1,00m Leiter
LP241012 FD32 1,25m Leiter
LP241003 FD32 1,50m Leiter
LP241015 FD32 1,75m Leiter
LP241004 FD32 2,00m Leiter
LP241016 FD32 2,25m Leiter
LP241005 FD32 2,50m Leiter
LP241017 FD32 2,75m Leiter
LP241006 FD32 3,00m Leiter
LP241007 FD32 3,50m Leiter
LP241008 FD32 4,00m Leiter
